Двухканальный генератор сигналов Siglent SDG2042X
Технические характеристики Siglent SDG2042X
| Количество каналов | 2 |
| Частотный выход | 40 МГц |
| Частота дискретизации | 1,2 Гвыб / с |
| Вертикальное разрешение | 16 бит |
| Модуляция | AM, DSB-AM, FM, PM, FSK, ASK, PSK, PWM |
| Частота | |
| Разрешение | 1 мкГц |
| Начальная точность | -25 - +25 ppm |
| Синусоидальная волна | |
| Частота | 1 мкГц - 40 МГц |
| Гармонические искажения | 0 - 10 МГц -65 дБ; 10 МГц - 20 МГц -60 дБ; 20 МГц - 40 МГц -55 дБ; 40 МГц - 60 МГц -50 дБ; 60 МГц - 80 МГц -45 дБ; 80 МГц - 100 МГц -40 дБ; 100 МГц - 120 МГц -38 дБ |
| Ложный сигнал | ≤ 50 МГц -70 дБ; > 50 МГц -65 дБ |
| Квадрат | |
| Частота | 1 мкГц - 25 МГц |
| Время нарастания / падения | 9 нс, 10 - 90%, 1 В 50 Ом |
| Перерегулирование | < 3% |
| Рабочий цикл | 0,001 - 99% |
| Джиттер (среднеквадратичное значение) | 150 пс + 0,05 ppm |
| Пульс | |
| Частота | 1 мкГц - 25 МГц |
| Ширина импульса | 16,3 нс |
| Точность длительность импульса | ±(0,01% + 0,3 нс) |
| Рабочий цикл | 0,001 - 99% |
| Время ведущего / заднего фронта | ≧ 8,4 нс |
| Перерегулирование | < 3 % |
| Джиттер (среднеквадратичное значение) | 150 пс + 0,05 ppm |
| Шум | |
| Полоса пропускания | 120 МГц |
| Регулируемый диапазон полосы пропускания | 20 - 120 МГц |
| Рампа | |
| Частота | 1 мкГц - 1 МГц |
| Линейность | ≤ 1% пиковой выходной мощности (типично, 1 кГц, 1 В (размах), симметрия 50 %) |
| Симметрия | от 0% до 100% |
| Произвольный | |
| Частота | 1 мкГц - 20 МГц |
| Длина сигнала | 8 тысяч баллов |
| Вертикальное разрешение | 16 бит |
| Частота дискретизации | 300 МВыб/с |
| Джиттер (среднеквадратичное значение) | 150 пс |
| AM | |
| Форма сигнала несущей | синусоидальный, прямоугольный, пилообразный и произвольный (кроме постоянного тока) |
| Модулирующая форма волны | синусоидальный, прямоугольный, пилообразный, шумовой и произвольный |
| Глубина | 0% - 120% |
| Частота модуляции | 1 мГц - 1 МГц |
| FM | |
| Форма сигнала несущей | синусоидальный, прямоугольный, пилообразный и произвольный (кроме постоянного тока) |
| Модулирующая форма волны | синусоидальный, прямоугольный, пилообразный, шумовой и произвольный |
| Отклонение частоты | 1 мГц - 1 МГц |
| PM | |
| Форма сигнала несущей | синусоидальный, прямоугольный, пилообразный и произвольный (кроме постоянного тока) |
| Модулирующая форма волны | синусоидальный, прямоугольный, пилообразный, шумовой и произвольный |
| Отклонение фазы | 0° - 360° |
| Частота модуляции | 1 мГц - 1 МГц |
| ASK | |
| Форма сигнала несущей | синусоидальный, прямоугольный, пилообразный и произвольный (кроме постоянного тока) |
| Модулирующая форма волны | квадратный с рабочим циклом 50% |
| Ключевая частота | 1 мГц - 50 МГц |
| FSK | |
| Форма сигнала несущей | синусоидальный, прямоугольный, пилообразный и произвольный (кроме постоянного тока) |
| Модулирующая форма волны | квадратный с рабочим циклом 50% |
| Ключевая частота | 1 мГц - 1 МГц |
| PSK | |
| Форма сигнала несущей | синусоидальный, прямоугольный, пилообразный и произвольный (кроме постоянного тока) |
| Модулирующая форма волны | квадратный с рабочим циклом 50% |
| Ключевая частота | 1 мГц - 1 МГц |
| PWM | |
| Форма сигнала несущей | синусоидальный, прямоугольный, пилообразный и произвольный (кроме постоянного тока) |
| Модулирующая частота | 1 мГц - 1 МГц |
| Разрешение отклонения длительности импульса | 6,67 нс |
| Sweep | |
| Форма сигнала несущей | синусоидальный, прямоугольный, пилообразный и произвольный (кроме постоянного тока) |
| Тип | линейный и логарифмический |
| Направление | вверх и вниз |
| Время развертки | от 1 мс до 500 с |
| Источник триггера | внутренний, внешний и ручной |
| Burst | |
| Форма сигнала несущей | синусоидальный, прямоугольный, пилообразный и произвольный (кроме постоянного тока) |
| Количество импульсов | период от 1 до 100 000, бесконечный, стробирование |
| Внутренний период | 1 мкс - 1000 с |
| Старт/конец фазы | -360° - 360° |
| Закрытый источник | внешний триггер |
| Источник триггера | внутренний, внешний и ручной |
| Характеристики частотомера | |
| Функция | частота, период, положительная/отрицательная длительность импульса, рабочий цикл |
| Режим сопряжения | AC, DC, HF REJ |
| Диапазон частот | 100 мГц - 200 МГц 10 МГц - 200 МГц |
| Входная амплитуда | 100 мВ - 2,5 В 200 мВ - 2,5 В 100 мВ - 5 В 200 мВ - 5 В |
| Входной импеданс | 1 МОм |
| Опорный тактовый импульс | |
| Частота | 10 МГц |
| Амплитуда | 1,4 В |
| Входной импеданс | 5 кОм |
| Вход триггера | |
| VIH | 2 - 5,5 В |
| VIL | -0,5 - 0,8 В |
| Входной импеданс | 100 кОм |
| Длительность импульса | > 100 нс |
| Время отклика | 690 нс |
| Выход триггера | |
| VOH | 3,8 В |
| VOL | 0,44 В |
| Выходной импеданс | 100 Ом |
| Частота | 1 МГц |
| Синхронизирующий выход | |
| VOH | 3,8 В |
| VOL | 0,44 В |
| Выходной импеданс | 100 Ом |
| Длительность импульса | > 50 нс |
| Максимальная частота | 10 МГц |
| Общие характеристики | |
| Дисплей | 4,3-дюймовый (480 x 272 пикселей) ЖК-дисплей |
| Питание | 100 - 240 В, 50/60 Гц |
| Интерфейс | USB, LAN |
| Рабочая температура | 0 - 40°C, влажность до 90% |
| Температура хранения | -20 - 60°C |
| Габариты изделия | 260 х 107 х 295 мм |
| Габариты упаковки | 370 х 330 х 200 мм |
| Вес нетто | 3,43 кг |
| Вес брутто | 4,3 кг |
| Комплектация | генератор сигнала Siglent SDG2042X - 1 шт; USB кабель - 1 шт; BNC кабель - 1 шт; кабель питания - 1 шт; руководство пользователя - 1 шт |
| Совместимость | Коаксиальный кабель BNC с зажимами типа клипса Cleqee P1007 |

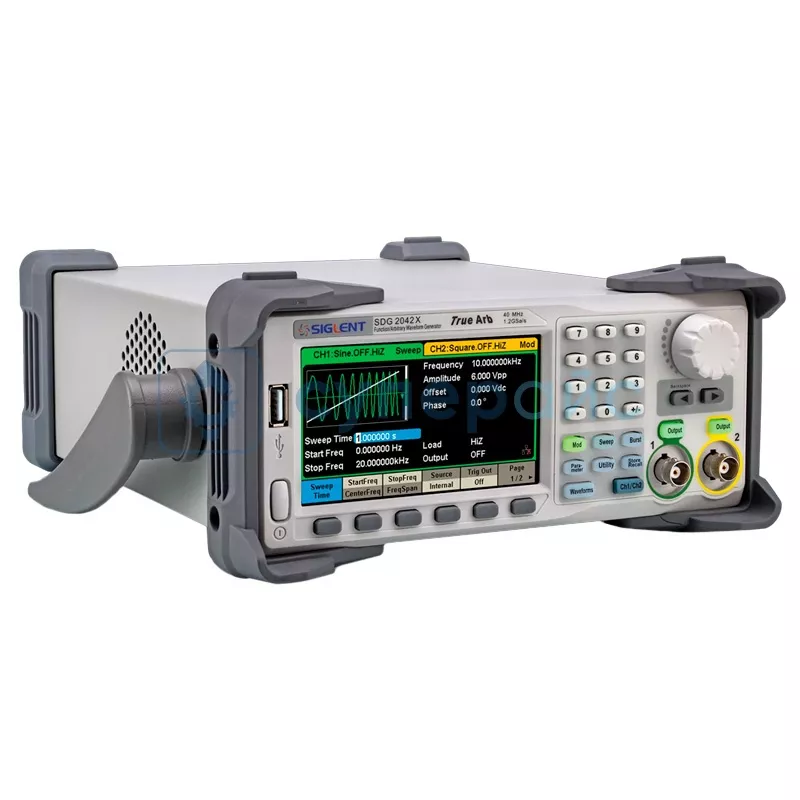

Сигнальный генератор Siglent SDG2042X
Двухканальный генератор сигналов Siglent SDG2042X выступает в качестве современного лабораторного прибора для создания сигналов различной формы. Устройство располагает двумя независимыми каналами для формирования сигналов с заданными пользователем параметрами. Частотный выход 40 МГц обуславливает широкий диапазон генерируемых частот, что расширяет сферу применения при тестировании разнообразных электронных компонентов.
Частота дискретизации 1,2 Гвыб/с помогает получать сигналы высокой точности без искажений. Данная характеристика даёт преимущество при работе со сложными сигнальными формами, требующими детального анализа.
Этот генератор сигналов поддерживает различные типы модуляции, включая:
- am, dsb-am для передачи амплитудно-модулированных вариантов;
- fm, pm для частотной модуляции;
- fsk, ask, psk для цифровой модуляции;
- pwm для управления мощностью.
Информативный ЖК-дисплей прибора отображает параметры генерируемых сигналов в наглядной форме. Четкая визуализация настроек помогает оператору быстро корректировать рабочие режимы.
Интерфейс USB и LAN расширяет функциональность прибора, делая возможным подключение к компьютеру или локальной сети. Это будет полезно при автоматизации измерений или дистанционном управлении.
Двухканальный генератор сигналов такого типа применяют для тестирования электронных схем, настройки радиооборудования, проверки аудиосистем. Исследовательские лаборатории используют приборы такого типа при разработке новых электронных устройств.
Другие сферы, в которых можно использовать SDG2042X:
- проверка цифровых интерфейсов;
- калибровка измерительного оборудования;
- занятия со студентами в технических вузах.
Обзорная таблица генераторов сигнала Siglent серии SDG
| Характеристики | SDG2042X | SDG2082X | SDG2122X |
| Количество каналов | 2 | ||
| Частотный выход | 40 МГц | 80 МГц | 120 МГц |
| Частота дискретизации | 1,2 Гвыб / с | ||
| Вертикальное разрешение | 16 бит | ||
| Модуляция | AM, DSB-AM, FM, PM, FSK, ASK, PSK, PWM | ||
| Частота cинусоидальной волны | 1 мкГц - 40 МГц | 1 мкГц - 80 МГц | 1 мкГц - 120 МГц |
| Дисплей | 4,3-дюймовый (480 x 272 пикселей) ЖК-дисплей | ||
| Интерфейс | USB, LAN | ||
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
